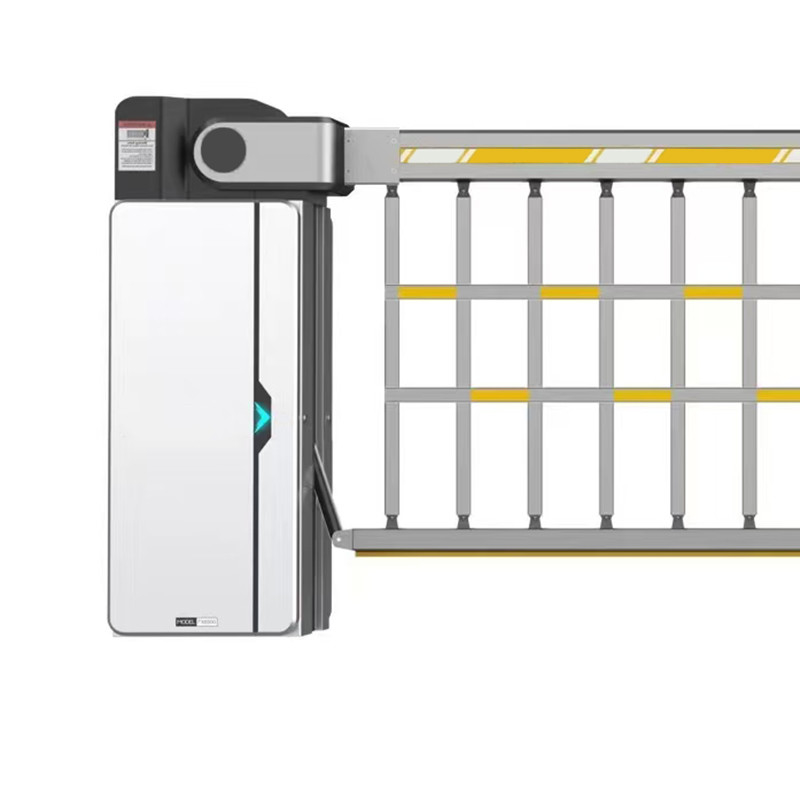

इलेक्ट्रिकल एयरबोर्न हेवी ड्यूटी फ्लेक्सिबल रिट्रेक्टेबल फेंसिंग बूम बैरियर रिमोट कंट्रोल गेट

विवरण

उत्पाद में चार भाग होते हैंः आवास, ट्रांसमिशन तंत्र, नियंत्रण इकाई और बूम। बाएं और दाएं दिशाओं के बीच अंतर करने की आवश्यकता नहीं है।इसका उपयोग आवासीय क्षेत्रों में वाहन पहुंच प्रबंधन के लिए अनुप्रयोग परिदृश्यों में किया जाता है, वाणिज्यिक संपत्तियों, उद्यमों और संस्थानों। यह बाधा गेट बाड़ बूम के साथ एक भारी शुल्क प्रकार है।

उत्पाद की मुख्य विशेषताएं

*मोटर ड्राइव, कनेक्टिंग रॉड ट्रांसमिशन तंत्र, संतुलन वसंत, स्थिर और विश्वसनीय संचालन, मोटर जीवन 2.5 मिलियन से अधिक बार, वसंत जीवन 400,000 बार तक।

*सारी श्रृंखला में बाधाओं के सामना करने पर रिबाउंड फंक्शन मानक रूप से आता है, जो कि जब उतारने की प्रक्रिया के दौरान बूम को बाधित किया जाता है तो स्वचालित रूप से रिबाउंड हो जाएगा।

*बाहरी रडार, कॉइल, इन्फ्रारेड एंटी-स्मैश फंक्शन, अंतर्निहित डीसी 12 वी बिजली आपूर्ति आउटपुट का समर्थन करें, बाहरी रडार बिजली आपूर्ति के लिए इस्तेमाल किया जा सकता है।

*RS485 संचार या RS485 समानांतर कनेक्शन का समर्थन करें

कार्य वातावरण के मापदंड:

आवास आयामः 530*487*1400 मिमी

मोटर का प्रकारः BLDC मोटर

मोटर शक्तिः 180W

कुल लंबाईः 6 मीटर (घर सहित)

बूम की उपयोगी लंबाईः ≤ 5.47 मीटर

खोलने/बंद करने का समयः 4 से 9 सेकंड

कामकाजी वोल्टेज: DC24V

कार्य तापमानः -35 °C~+80 °C

स्विचिंग पावर सप्लाई इनपुट वोल्टेज: AC200~240V

नियंत्रक इनपुट वोल्टेज: DC24V ± 10% 7.5A

सापेक्ष आर्द्रताः 30% से 80% (कोई संघनक नहीं)

रिमोट कंट्रोल की दूरीः ≥ 30 मीटर

इन्सुलेशन स्तर: F

सुरक्षा स्तरः IP54

कार्य और विशेषताएं

1. हाथ पकड़ संरचना

कनेक्टिंग रॉड ट्रांसमिशन बेहतर परिचालन शक्ति, स्थिरता और विश्वसनीयता है

2टर्बाइन भंवर रॉड और गियर संरचना

वाहन से टकराने से गिरने वाले बूमों को प्रभावी ढंग से रोकने के लिए पावर-ऑफ सेल्फ-लॉकिंग फ़ंक्शन लागू करें

3. ग्रह गियर संरचना

अधिक और स्थिर मोटर शक्ति के साथ मानक डिजाइन

4. यांत्रिक सीमा त्रिकोण प्लेट

सुचारू रूप से उठने और गिरने के लिए समायोज्य गति

5मोटर ड्राइव, कनेक्टिंग रॉड ट्रांसमिशन तंत्र, संतुलन वसंत, स्थिर और विश्वसनीय संचालन, मोटर जीवन 2.5 मिलियन से अधिक बार, वसंत जीवन 400,000 बार तक।

6. पूरी श्रृंखला में बाधाओं का सामना करने पर रिबाउंड फंक्शन मानक के रूप में आता है, जो स्वचालित रूप से रिबाउंड हो जाएगा जब बूम को उतारने की प्रक्रिया के दौरान अवरुद्ध किया जाता है।

7. बाहरी रडार, कॉइल, अवरक्त एंटी-स्मैश फ़ंक्शन, अंतर्निहित डीसी 12 वी बिजली आपूर्ति आउटपुट का समर्थन करें, बाहरी रडार बिजली आपूर्ति के लिए इस्तेमाल किया जा सकता है।

8. RS485 संचार या RS485 समानांतर कनेक्शन का समर्थन करें

उत्पाद पैरामीटर

मामले का संदर्भ

पोल असेंबली के निर्देश

1. कारखाने से बाहर जाने से पहले, आंदोलन को बंद स्थिति में समायोजित किया गया है। ध्यान दें कि "एम" पर घुमावदार हाथ त्रिकोणीय प्लेट से कसकर जुड़ा हुआ है।
2चेसिस ढक्कन निकालें चेसिस दरवाजे के दोनों तरफ खोलें।

3. आंदोलन के मुख्य शाफ्ट के दोनों छोरों पर 6 कुंजी स्लॉट पर 6 गोल सिर फ्लैट कुंजी 8 * 8 * 28 स्थापित करें।

4. धुरी के दोनों छोरों से G501 हैंडल स्थापित करें। ध्यान देंः कुंजी मार्ग को संरेखित करते समय, सुनिश्चित करें कि हैंडल स्तर पर है।

5. पोल के दोनों छोरों के छेदों में लोचदार वाशर D10 और हेक्सागोन सॉकेट हेड स्क्रू M10 * 45 स्थापित करें। ध्यान देंः इसे अस्थायी रूप से लॉक न करें।

6. हवा में चलने वाला ब्रेक पोल G501 को दो पोलों के बीच में लगाएं और चार पेंच छेद को संरेखित करें।

7. 4 बाहरी हेक्सागोनल बोल्ट M10* 75 को संरेखित 4 छेदों पर स्थापित करें, और दूसरी ओर लोचदार वाशर D10 डालें और टोपी नट M10 के साथ कसें।

8ब्रेक लीवर को क्षैतिज स्थिति में घुमाने के लिए आंदोलन के हैंडव्हील को "ई" पर घुमाएं।

9. G501 धुरी, G501 धुरी आस्तीन और G501 धुरी सिर स्थापित करें और ब्रेक रॉड समायोजन कनेक्टर को चेसिस पर कनेक्शन सीट से कनेक्ट करें।और समायोजन कनेक्टर के कसने पेंच आस्तीन कस.

10. बिजली कनेक्ट और नियंत्रक डिबग.
