स्वचालित बाधा फाटक
>
|
|
| उत्पत्ति के प्लेस | शेनझेन, चीन। |
| ब्रांड नाम | SINOMATIC |
| प्रमाणन | CE/ ISO |
| मॉडल संख्या | डीजेड-2243 |
उत्पाद का वर्णन

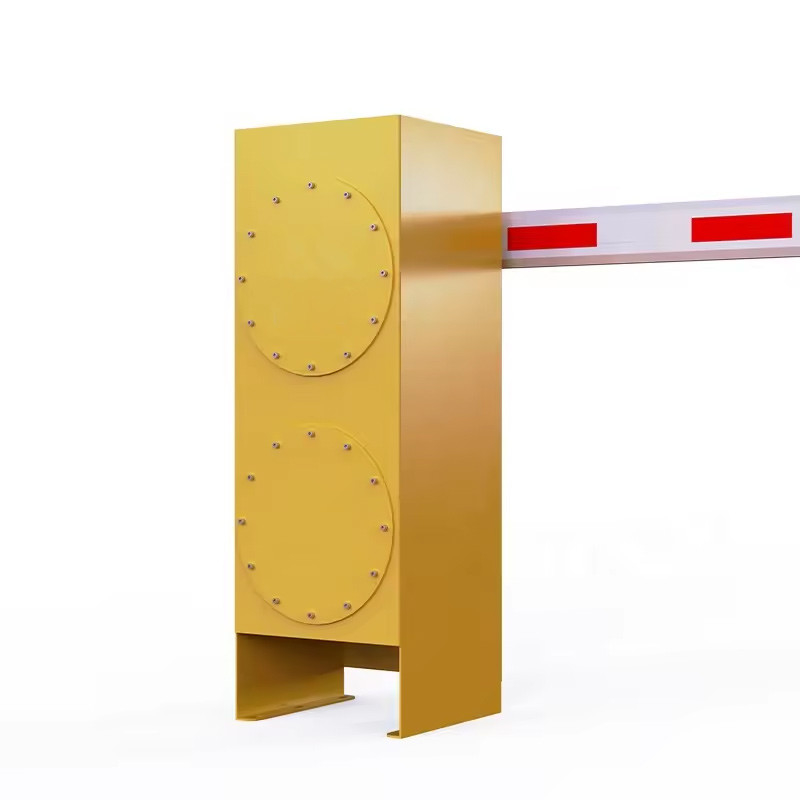

यह विस्फोट-सबूत बाधा गेट है। यह उत्पाद एक विशिष्ट मेकाट्रॉनिक्स उत्पाद है जिसमें छोटी मात्रा, कम शोर, उच्च दक्षता की विशेषताएं हैं।चौड़ी गति विनियमन और स्थिर स्थिति में छोटी गति त्रुटि.
चौथी पीढ़ी का रिड्यूसर बैरियर गेट के लिए विशेष है, वैकल्पिक बहु गति अनुपात, स्थिर संचालन के साथ, और अनुकूलित गियर में उच्च संचरण दक्षता और उच्च स्थिरता है,जो बाजार द्वारा अधिक से अधिक सम्मानित किया जाता हैयह नवीनतम मोल्ड डिजाइन प्रौद्योगिकी, मरने कास्टिंग विनिर्माण प्रौद्योगिकी, और ब्रशलेस नियंत्रण गति विनियमन प्रौद्योगिकी को अपनाता है।गैर क्लच डिजाइन का उपयोग करने के लिए अधिक सुविधाजनक है, और मशीन कोर गियर ट्रांसमिशन को अपनाता है कि गति तेज है।आर्क के आकार की घुमावदार क्रैंक तीन-लिंक संरचना हाथ को तेजी से और स्थिर काम करती है। सुविधाजनक रखरखाव और लंबी सेवा जीवन।
लागू स्थानः
गैस स्टेशन, गैस संयंत्र, प्राकृतिक गैस संयंत्र, केरोसिन गुफाओं के प्रवेश द्वार, रासायनिक कारखाने
खतरनाक पदार्थों के गोदाम आदि।
कार्य
1चलने की गति 1.5 से 3 सेकंड, 2.5 से 8 सेकंड तक समायोजित की जा सकती है।
2हाथ की दिशा को जल्दी से बदला जा सकता है।
3. पावर बंद होने पर मोटर व्हील द्वारा बाधा गेट खोलें, पावर चालू होने के बाद स्वचालित रूप से रीसेट करें।
4घुमावदार क्रैंक आर्म तीन-लिंक आंदोलन संरचना, ऑपरेशन स्थिर है।
5. खुला/बंद के लिए वायरलेस रिमोट कंट्रोल.
6. ऑटो रिवर्स फंक्शन (बल समायोज्य)
7- इन्फ्रारेड फोटोसेल कनेक्टर उपलब्ध है।
8लूप डिटेक्टर कनेक्टर उपलब्ध है।
9. कार पार्किंग प्रणाली उपकरण के साथ अच्छी तरह से एकीकृत, तार नियंत्रण के साथ ((बदला संकेत होना चाहिए) ।
10. ट्रैफिक लाइट के लिए कनेक्टर ((AC220V, 40W से कम शक्ति) ।
11कार पार्किंग प्रणाली के लिए सूखे संपर्क संकेत प्रदान करना।
12बंद होने पर स्वतः विलंब (समायोज्य)
13. RS485 या CAN नेटवर्क संचार इंटरफेस ((मॉड्यूल स्थापित करने की कोई आवश्यकता नहीं) ।
14. गणना इंटरफ़ेस
15. 24V बैकअप बैटरी इंटरफ़ेस ((सौर ऊर्जा का उपयोग करके चार्ज किया जा सकता है, वैकल्पिक)
16. बंद होने पर हाथ खुला (बैकअप बैटरी जोड़ें, वैकल्पिक)
17. टक्कर विरोधी अलार्म उपकरण (वैकल्पिक)
तकनीकी विनिर्देश
| कैबिनेट का आकार | 350*305*1005 ((मिमी) | 350*305*1005 ((मिमी) |
| कार्य तापमान | -35°C~+65°C | -35°C~+65°C |
| विद्युत आपूर्ति | AC110V/220V; DC24V | AC110V/220V; DC24V |
| खोलने/बंद करने की गति | 1.2 सेक-3 सेक ((समायोज्य) | 2.5 सेक-6 सेक ((स्थिर करने योग्य) |
| नामित शक्ति | 160W | 200W |
| ड्राइविंग विधि | डीसी ब्रशलेस मोटर | डीसी ब्रशलेस मोटर |
| आर्द्रता | ≤ 90% | ≤ 90% |
| रिमोट कंट्रोल दूरी | ≤100 मीटर ((खुला, धूप वाला मौसम) | ≤100 मीटर ((खुला, धूप वाला मौसम) |
| सुरक्षा स्तर | IP66 | IP66 |
| मोटर्स नो लोड गति | 1850r/मिनट | 1850r/मिनट |
| अनुकूलन योग्य बूम लंबाई | 2m-4.5m | 3m-6m |
स्थापना के चरण
1कृपया गति के विनिर्देशों के अनुसार सही प्रकार के बाधा गेट का चयन करें, और फिर विस्तार बोल्ट के साथ बाधा कैबिनेट को ठीक करें।
स्थिति निर्धारित करने के बाद,बैरियर गेट की नींव साइट की स्थितियों के अनुसार की जानी चाहिए,और गैर-कंक्रीट जमीन के लिए भी स्थान पर कास्ट-इन-प्लेस तहखाने बनाना चाहिए।
2. चयन और कमीशन वसंत
डिलीवरी से पहले बैरियर गेट को अच्छी तरह से समायोजित किया गया है। आगे के समायोजन के लिए, कृपया नीचे दिए गए निर्देशों का पालन करें।
स्प्रिंग खिंचाव योग्य है और विनिर्देश इस प्रकार है:
व्यास 4.0MM हरा रंग
व्यास 4.5 मिमी लाल रंग
व्यास 5.5 मिमी नीला रंग
व्यास 6.8MM पीला रंग
व्यास 7.0MM सफेद रंग
स्प्रिंग की लंबाई वास्तविक उत्पाद के अधीन है। डिजाइन परिवर्तनों को अलग से सूचित किया जाएगा।
3. बैरियर बांह की स्थिति समायोजित करें
हाथ की स्थिति को समायोजित करने के लिए (उदाहरण के लिए, अत्यधिक बल लगाने के बाद), कृपया नीचे दिए गए चरणों का पालन करेंः
3.1 बैरियर गेट का दरवाजा खोलें और ढक्कन हटा दें
3.2 पेंडुलम शाफ्ट पर DZ-8 के दो बंधन शिकंजा को एक M12 एलन कुंजी से ढीला करें, ताकि बाधा हाथ को हाथ से फिर से रखा जा सके।
3.3 बैरियर आर्म की स्थिति (चित्र 1 में दिखाए अनुसार क्षैतिज स्थिति) को कैलिब्रेट करें।
3.4 एक हेक्सागोनल फ्रिंज का उपयोग दो बंधन शिकंजा फिर से कसने के लिए
