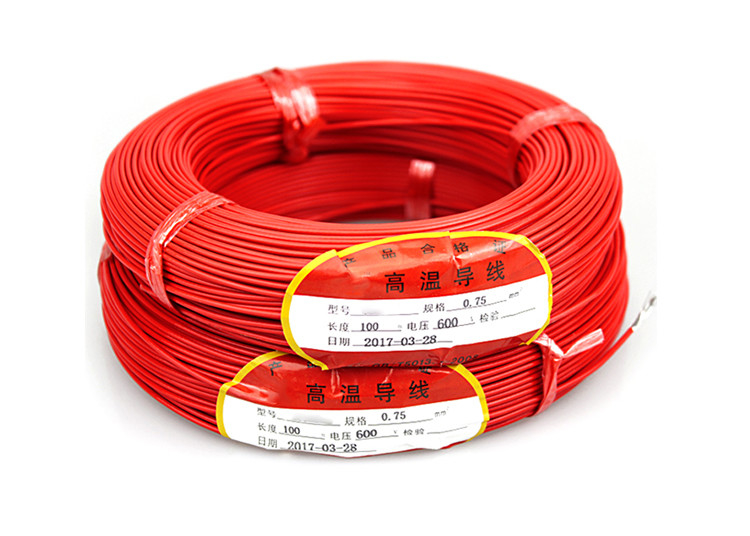

लूप डिटेक्टर के लिए 50 और 100 मीटर प्रति रोल तापमान प्रतिरोधी लूप वायर कॉइल केबल

लूप डिटेक्टर के लिए 50 और 100 मीटर प्रति रोल तापमान प्रतिरोधी लूप वायर कॉइल केबल

लूप डिटेक्टर केबल क्या है?

आवृत्ति के लिए आगमनात्मक लूप के निर्माण के माध्यम से यातायात आंदोलनों का पता लगाने के लिए वाहन निगरानी उपकरण में प्रयुक्त होता है

केबल और वाहन के धातु भागों में बहने वाला संकेत।इन केबलों को काटे गए स्लॉट में इंस्टालेशन के लिए डिज़ाइन किया गया है

कैरिजवे।

लूप वायर कॉइल केबल फ़ीचर:

उच्च तापमान प्रतिरोध - 250 डिग्री सेल्सियस तक काम कर रहे तापमान का उपयोग करें।

कम तापमान प्रतिरोध - अच्छा यांत्रिक क्रूरता;-196 डिग्री सेल्सियस तक के तापमान पर भी 5% बढ़ाव।

संक्षारण प्रतिरोधी - अधिकांश रसायनों और सॉल्वैंट्स के लिए निष्क्रिय, मजबूत एसिड और बेस, पानी और विभिन्न के प्रतिरोधी

ऑर्गेनिक सॉल्वेंट।

मौसम प्रतिरोधी - प्लास्टिक में सबसे अच्छा उम्र बढ़ने वाला जीवन।

अत्यधिक चिकनाई - ठोस पदार्थों में घर्षण का न्यूनतम गुणांक।

गैर-चिपकने वाला - ठोस पदार्थों में सबसे छोटा सतह तनाव है और किसी भी पदार्थ का पालन नहीं करता है।

गैर-विषाक्त - प्रतिकूल प्रतिक्रियाओं के बिना कृत्रिम रक्त वाहिकाओं और अंगों के शारीरिक रूप से निष्क्रिय, लंबे समय तक आरोपण।

स्थापना युक्तियाँ

1. डिटेक्टर को वाटरप्रूफ हाउसिंग में जितना संभव हो लूप के करीब स्थापित किया जाना चाहिए।

2. लूप और फीडर को 1.5 मिमी . के न्यूनतम क्रॉस-सेक्शनल क्षेत्र के साथ अछूता तांबे के तार से बनाया जाना चाहिए².

फीडर को प्रति मीटर कम से कम 20 फेरे घुमाना चाहिए।तार में जोड़ों की सिफारिश नहीं की जाती है और यह होना चाहिए

सोल्डर किया और वाटरप्रूफ बनाया।दोषपूर्ण जोड़ों से डिटेक्टर का गलत संचालन हो सकता है।फीडर जो मई

बिजली के शोर को उठाओ, स्क्रीन वाले केबल का उपयोग करना चाहिए, स्क्रीन को डिटेक्टर पर लगाया जाना चाहिए।

3. लूप या तो वर्गाकार या आयताकार होना चाहिए और विपरीत पक्षों के बीच कम से कम 1 मीटर की दूरी होनी चाहिए।

आमतौर पर लूप में तार के 3 फेरे का उपयोग किया जाता है।10 मीटर से अधिक की परिधि वाले बड़े लूपों को 2 . का उपयोग करना चाहिए

मुड़ता है जबकि 6 मीटर से कम परिधि वाले छोटे छोरों को 4 मोड़ों का उपयोग करना चाहिए।जब दो छोरों को पास में प्रयोग किया जाता है

एक-दूसरे से निकटता यह अनुशंसा की जाती है कि क्रॉस-टॉक को रोकने के लिए एक में 3 मोड़ और दूसरे में 4 मोड़ का उपयोग किया जाए।

4. क्रॉस-टॉक एक शब्द है जिसका इस्तेमाल दो आसन्न छोरों के बीच के हस्तक्षेप का वर्णन करने के लिए किया जाता है।गलत संचालन से बचने के लिए

डिटेक्टर के, लूप कम से कम 2 मीटर अलग और विभिन्न आवृत्ति सेटिंग्स पर होना चाहिए।

5. एकल चैनल लूप डिटेक्टरों की स्थापना के लिए, चिनाई काटने वाले उपकरण का उपयोग करके सड़क में स्लॉट काट दिया जाना चाहिए।एक 45o कट

कोनों पर तार को नुकसान से बचाने के लिए कोनों में बनाया जाना चाहिए।स्लॉट लगभग 4 मिमी चौड़ा होना चाहिए

और 30 मिमी से 50 मिमी गहरा।को समायोजित करने के लिए स्लॉट को एक कोने से सड़क के किनारे तक बढ़ाना याद रखें

फीडर

6. सबसे अच्छे परिणाम तब प्राप्त होते हैं जब बिना किसी जोड़ के तार की एक ही लंबाई का उपयोग किया जाता है।इसे चलाकर प्राप्त किया जा सकता है

डिटेक्टर से लूप तक तार, लूप के चारों ओर 3 मोड़ और फिर डिटेक्टर को वापस।का फीडर भाग

फिर तार घुमाया जाता है।याद रखें कि फीडर को घुमाने से इसकी लंबाई कम हो जाएगी, यह सुनिश्चित करने के लिए कि लंबे समय तक पर्याप्त फीडर तार है

उपयोग किया गया।

7. लूप और फीडर तारों को स्लॉट में रखने के बाद, स्लॉट को एपॉक्सी कंपाउंड या बिटुमेन फिलर से भर दिया जाता है।

स्थापना कदम

• एक स्लॉट काटना।
• स्लॉट की सफाई और सुखाने।
• आगमनात्मक-लूप डिटेक्टर तार में बिछाना।
• कट्टों को सील करना।
• तार को लीड-इन केबल से जोड़ना।
• कैबिनेट में केबल को टर्मिनल स्ट्रिप से कनेक्ट करना।
• हार्नेस सुनिश्चित करना टर्मिनल स्ट्रिप को इलेक्ट्रॉनिक्स यूनिट से जोड़ता है।
