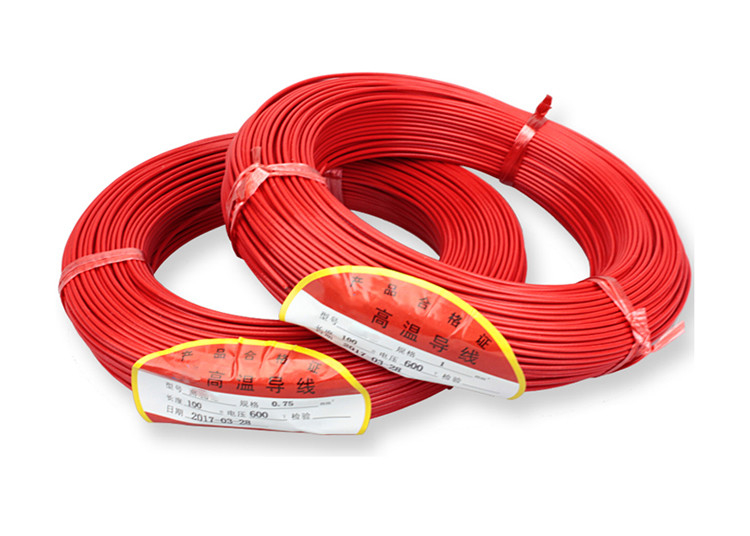

भूमिगत लूप डिटेक्टर केबल 0.75 मिमी व्यास वाहन डिटेक्शन बैरियर गेट के लिए लूप कॉइल

अंडरग्राउंड लूप केबल 0.75 मिमी व्यास लूप कॉइल वाहन डिटेक्शन बैरियर गेट के लिए

लूप डिटेक्टर केबल क्या है?

यातायात गतिविधियों का पता लगाने के लिए वाहन निगरानी उपकरण में उपयोग किया जाता है, जो इंडक्टिव लूप बनाकर आवृत्ति उत्पन्न करता है

केबल और वाहन के धातु भागों में सिग्नल प्रवाहित होता है। इन केबलों को स्थापित करने के लिए डिज़ाइन किया गया है

कैरिजवे में एक स्लॉट में काटा गया।

SINOMATIC एक पेशेवर लूप डिटेक्टर निर्माता के रूप में उत्कृष्ट के साथ उच्च गुणवत्ता वाले लूप केबल भी प्रदान करता है

काम करने का प्रदर्शन। उपयोगकर्ता आसानी से परियोजनाओं के लिए 20-2000uH इंडक्टिव वैल्यू लूप बना सकता है। इंडक्टिव सिंगल

चैनल लूप वाहन डिटेक्शन आज के समय में वाहन डिटेक्शन का सबसे विश्वसनीय और लागत प्रभावी तरीका है

यातायात और पार्किंग अनुप्रयोग।

उत्पाद विवरण

1. डिटेक्टर को एक जलरोधक आवास में लूप के जितना संभव हो उतना करीब स्थापित किया जाना चाहिए।

2. लूप और फीडर को 1.5 मिमी के न्यूनतम क्रॉस-अनुभागीय क्षेत्र के साथ अछूते तांबे के तार से बनाया जाना चाहिए².

फीडर को प्रति मीटर कम से कम 20 घुमावों के साथ घुमाया जाना चाहिए। तार में जोड़ों की अनुशंसा नहीं की जाती है और इसे

सोल्डर किया जाना चाहिए और जलरोधक बनाया जाना चाहिए। दोषपूर्ण जोड़ डिटेक्टर के गलत संचालन का कारण बन सकते हैं। फीडर जो

विद्युत शोर उठा सकते हैं, स्क्रीन किए गए केबल का उपयोग करना चाहिए, स्क्रीन को डिटेक्टर पर अर्थ किया जाना चाहिए।

3. लूप या तो वर्ग या आयताकार आकार का होना चाहिए जिसमें विपरीत किनारों के बीच न्यूनतम दूरी 1 मीटर हो।

आमतौर पर लूप में तार के 3 घुमावों का उपयोग किया जाता है। 10 मीटर से अधिक परिधि वाले बड़े लूप को 2 का उपयोग करना चाहिए

घुमाव जबकि 6 मीटर से कम परिधि वाले छोटे लूप को 4 घुमावों का उपयोग करना चाहिए। जब दो लूप करीब में उपयोग किए जाते हैं

एक दूसरे के करीब, यह अनुशंसा की जाती है कि एक में 3 घुमावों का उपयोग किया जाए और दूसरे में 4 घुमावों का उपयोग क्रॉस-टॉक को रोकने के लिए किया जाए।

4. क्रॉस-टॉक एक शब्द है जिसका उपयोग दो आसन्न लूप के बीच हस्तक्षेप का वर्णन करने के लिए किया जाता है। गलत संचालन से बचने के लिए

डिटेक्टर का, लूप कम से कम 2 मीटर की दूरी पर और अलग-अलग आवृत्ति सेटिंग्स पर होने चाहिए।

5. सिंगल चैनल लूप डिटेक्टरों की स्थापना के लिए, सड़क में एक चिनाई काटने के उपकरण का उपयोग करके स्लॉट काटे जाने चाहिए। एक 45o कट

कोनों पर तार को नुकसान से बचाने के लिए कोनों पर बनाया जाना चाहिए। स्लॉट लगभग 4 मिमी चौड़ा होना चाहिए

और 30 मिमी से 50 मिमी गहरा। फीडर को समायोजित करने के लिए सड़क के किनारे से एक कोने से स्लॉट का विस्तार करना याद रखें।

6. सर्वोत्तम परिणाम तब प्राप्त होते हैं जब तार की एक ही लंबाई का उपयोग बिना जोड़ों के किया जाता है। यह चलाकर प्राप्त किया जा सकता है

डिटेक्टर से लूप तक तार, लूप के चारों ओर 3 घुमावों के लिए और फिर डिटेक्टर पर वापस। फीडर भाग

तार को तब घुमाया जाता है। याद रखें कि फीडर को घुमाने से इसकी लंबाई कम हो जाएगी, यह सुनिश्चित करने के लिए कि एक लंबा फीडर तार है

उपयोग किया गया।

7. लूप और फीडर तारों को स्लॉट में रखने के बाद, स्लॉट को एक एपॉक्सी यौगिक या बिटुमेन भराव से भरा जाता है।

लूप डिटेक्टर तार कैसे स्थापित करें?

स्थापना के चरण

एक स्लॉट काटना।

• स्लॉट की सफाई और सुखाने।
• इंडक्टिव-लूप डिटेक्टर तार बिछाना।
• आरा कट को सील करना।
• तार को लीड-इन केबल से जोड़ना।
• केबल को कैबिनेट में टर्मिनल स्ट्रिप से जोड़ना।
• यह सुनिश्चित करना कि हार्नेस टर्मिनल स्ट्रिप को इलेक्ट्रॉनिक्स यूनिट से जोड़ता है।
• मॉडल
