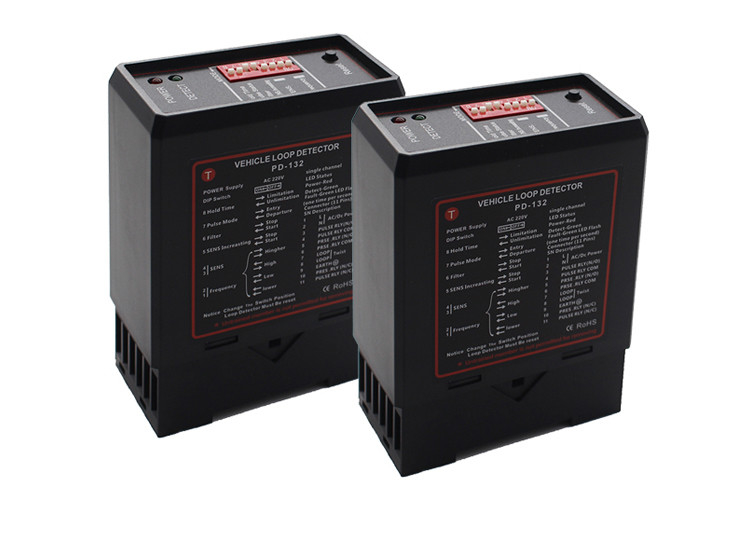

एकल आगमनात्मक लूप उपस्थिति डिटेक्टर रिले आउटपुट वाहन अभिगम नियंत्रण प्रणाली

रिले आउटपुट वाहन अभिगम नियंत्रण प्रणाली एकल वाहन आगमनात्मक लूप उपस्थिति डिटेक्टर

लूप डिटेक्टर के बारे में

वाहनों का पता लगाने के लिए लूप डिटेक्टर का उपयोग किया जाता है, उदाहरण के लिए: निगरानी और सुरक्षित अभिगम अभिगम तरीके या वाहनों की गिनती।आउटपुट सिग्नल का उपयोग डोर और गेट ड्राइव मैकेनिज्म को नियंत्रित करने, बाधाओं को संचालित करने, कार पार्कों में ट्रैफिक लाइट सिस्टम को नियंत्रित करने या कार पार्कों में कार्ड डिस्पेंसर को सक्रिय करने के लिए किया जा सकता है।
SINOMATIC लूप डिटेक्टर दिशा का पता लगाने वाले फ़ंक्शन के साथ जो वाहन प्रवाह के आँकड़ों के लिए इस्तेमाल किया जा सकता है।सिद्धांत लूप के भीतर इंडक्शन में बदलाव पर आधारित है जो गुजरते वाहनों के धातु घटकों के कारण होता है।परिवर्तनों को उठाया जाता है और एक माइक्रोप्रोसेसर द्वारा मूल्यांकन किया जाता है।ऑपरेटिंग वोल्टेज लागू होने पर स्वचालित अंशांकन के लिए उपयोग में आसानी।

तकनीकी डेटा
बिजली की खपत: 4.5VA
आउटपुट रिले: 240V / 5A
ऑपरेटिंग तापमान: -20 डिग्री सेल्सियस से + 65 डिग्री सेल्सियस
भंडारण तापमान: -40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस
सिग्नल पकड़े जाने का समय: असीमित / सीमित जब लूप स्थायी रूप से 10 मिनट में कवर किया जाता है
संवेदनशीलता: 4 वेतन वृद्धि में समायोज्य
लूप अधिष्ठापन: कुल लूप प्लस कनेक्शन वायरिंग: 50μH से 1000μH (आदर्श 100μH से 300μH तक)
लूप कनेक्शन वायरिंग: अधिकतम लंबाई 20 मीटर, प्रति मीटर कम से कम 20 बार मुड़

मुख्य विशेषताएं:

1) रीसेट स्विच: रीसेट स्विच डिटेक्टर को कमीशन और परीक्षण के दौरान मैन्युअल रूप से रीसेट करने में सक्षम बनाता है।डिटेक्टर के परिणामस्वरूप सेंसिंग लूप को फिर से ट्यूनिंग किया गया और वाहन का पता लगाने के लिए तैयार हो गया;

2) चयन करने योग्य पल्स समय: यह सुविधा उस समय की लंबाई निर्धारित करती है जो नाड़ी रिले 1 सेकंड या 0.5 सेकंड के लिए सक्रिय हो जाएगी;

3) पल्स रिले चयन: पल्स रिले को वाहन का पता लगाने पर या जब वाहन लूप छोड़ देता है, तब सक्रिय होने के लिए कॉन्फ़िगर किया जा सकता है;

4) संवेदनशीलता बूस्ट: यह सुविधा अधिकतम संवेदनशीलता के स्तर को निर्धारित करती है और इसका उपयोग उच्च-बेड वाहनों का पता लगाने के नुकसान को रोकने के लिए किया जाता है;

5) स्विच का चयन करने योग्य संवेदनशीलता: 4 संवेदनशीलता सेटिंग स्विच में कॉन्फ़िगरेशन में लचीलेपन की अनुमति देने के लिए उपलब्ध हैं;

6) स्विच सिलेक्टेबल फ़्रीक्वेंसी: आसन्न छोरों के बीच क्रॉस-टॉक को रोकने के लिए 4 फ़्रीक्वेंसी सेटिंग्स उपलब्ध हैं;

7) फ़िल्टर विकल्प: इस विकल्प का उपयोग वाहन का पता लगाने और आउटपुट रिले के स्विचिंग के बीच देरी प्रदान करने के लिए किया जाता है।इस रिले का उपयोग आम तौर पर छोटी या तेजी से चलती वस्तुओं की झूठी पहचान को रोकने के लिए किया जाता है;

8) स्थायी उपस्थिति विकल्प: यह सुविधा सुनिश्चित करती है कि वाहन को विस्तारित अवधि के लिए वाहन को लूप के ऊपर खड़ा किया जाए।

विस्तार छवि

लूप डिटेक्टर के तकनीकी पैरामीटर
